Domů / Řešení / Submetrační řešení

Submetrační řešení

frame1

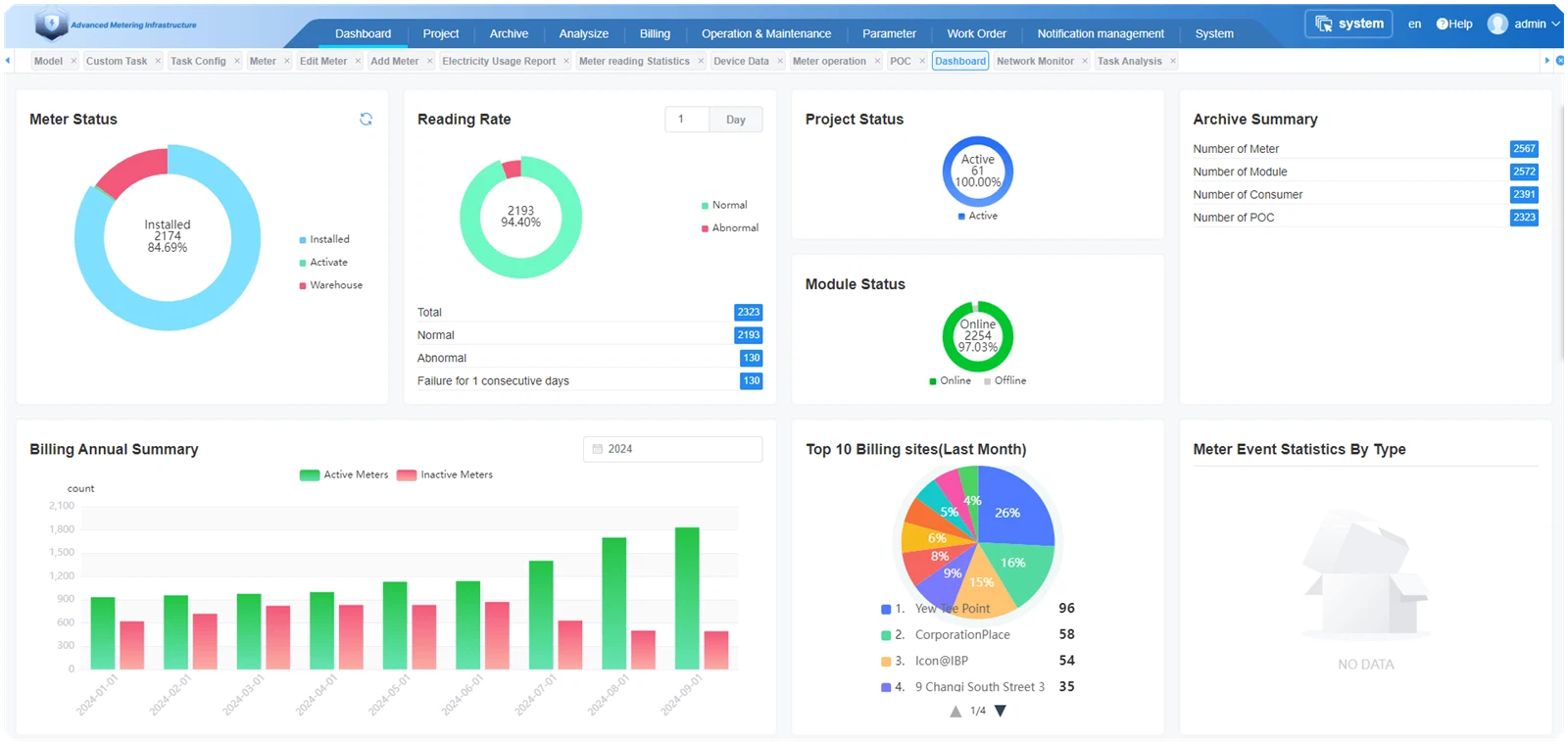

frame2

Přehled systému



Submetering system je inteligentní, přesná, efektivní a bezpečná platforma pro sběr a správu dat o elektřině. Je kompatibilní s různými typy měřicích zařízení. Dokáže rychle sbírat data z měřidel pomocí bohatých komunikačních metod a dokáže komplexně shromažďovat a hluboce analyzovat více datových položek. Může také dodávat zákazníkům údaje o elektřině včas prostřednictvím různých metod, což výrazně zlepšuje přesnost a rychlost sběru dat. Vždy se snažíme uspokojit potřeby zákazníků shromažďovat údaje o elektřině a vynakládáme veškeré úsilí, abychom zajistili, že každý měřič bude těsně integrován do datové sítě, aby se předešlo izolaci jakéhokoli měřiče.



page-1200-700

Charakteristika systému



Dílčí{0}}měřicí systém je vysoce integrované řešení primárně zaměřené na energetický průmysl, jehož cílem je zvýšit efektivitu, přesnost a udržitelnost správy napájení.

Inovace v technologii a modernizaci

 Technologie chytrého měření:pomocí pokročilého měřicího zařízení a pomocí bezdrátových, drátových a jiných komunikačních metod je kompatibilní s více kategoriemi dat a realizuje vzdálené automatické čtení dat měřidel.

 Cloud computing:Hostingové služby v cloudu, zpracování masivních dat a poskytování v reálném{0}}čase a{1}}hloubkové analýzy datového obsahu pomocí modelů inteligentních algoritmů, což podporuje inovativní rozvoj datových-podniků pro podnikové rozhodování-

Získávání a správa dat

 Shromažďování údajů v-reálném čase:Sbírejte data měřidel v reálném čase prostřednictvím bezdrátových sítí nebo kabelových připojení a průběžně shromažďujte data o provozu zařízení v reálném čase, abyste zajistili, že získané informace jsou přesné, správné, včasné a účinné.

 Integrace a ukládání dat:Všechna data měřidel jsou uložena centralizovaným způsobem a strukturována pomocí pokročilých technik modelování dat pro následnou-hloubkovou analýzu a generování zpráv.

Zákaznický servis a zkušenosti

 Personalizovaná služba:Poskytujte přizpůsobené přehledy dat podle potřeb zákazníků a pečlivě vytvářejte exkluzivní datová řešení pro analýzu trhu, optimalizaci provozu,{0}}rozhodování atd. prostřednictvím-hloubkové komunikace se zákazníky.

 Uživatelské rozhraní:Vytvořte jednoduché a snadno{0}}použitelné- operační rozhraní, aby uživatelé mohli snadno zobrazit a spravovat svou spotřebu energie. Intuitivně zobrazujte data v různých formách, jako jsou grafy a zprávy, abyste získali povědomí o úsporách energie a snižování emisí.

Více{0}}kanálové logistické služby

Logistické a doručovací služby:Podporujeme globální dodávky. Jsme vybaveni řadou logistických kanálů a poskytujeme extrémně flexibilní řešení dodávek. Podporujeme také personalizované rezervace dodacích lhůt, abychom v co největší míře splnili vaše různorodé logistické potřeby, aby každá dávka zboží mohla dorazit na místo určení bezpečně, včas a efektivně.

Poprodejní{0}technická podpora

Od okamžiku, kdy obdržíte produkt, vás budeme okamžitě kontaktovat, abychom vám poskytli celou řadu služeb instalace, ladění a technického poradenství. Bez ohledu na to, ve které zemi se nacházíte, naši členové prošli přísným školením a jsou zběhlí v principech fungování a instalačních bodech různých zařízení a poskytují-jednotná řešení.

Po{0}}záruční servis

Záruční servis produktu:Hlavní výkonová součást - motoru vám poskytuje záruční dobu až deset let; na další typy příslušenství se rovněž vztahuje dvouletá-záruční služba. Bez ohledu na to, s jakými problémy se během používání produktu setkáte, budeme reagovat na vaše potřeby co nejdříve.

Udržitelný rozvoj aOchrana životního prostředí

 Služba úspory energie a snižování emisí:Prostřednictvím přesné analýzy dat, nasazením vysoce{0}}přesných senzorů v různých zařízeních a spojích spotřeby energie můžeme přesně lokalizovat místa plýtvání energií a chránit životní prostředí.

 Zelená mřížka:Podporujte integraci a řízení obnovitelné energie, přesně regulujte přístup energie do sítě a efektivně skladujte přebytečnou elektřinu prostřednictvím výstavby energetických zásobníků, aby bylo možné nepřetržitě dodávat čistou energii.

Bezpečnost a dodržování předpisů

 Zabezpečení dat:Zajištění bezpečnosti dat: Zavedením špičkové technologie šifrování dat jsou data každého uživatele šifrována během celého procesu od sběru, přenosu až po ukládání, což umožňuje tok citlivých informací ve formě šifrovaného textu, aby se zabránilo riziku úniku dat.

  Dodržování:Záruka shody systému: Dodržujte mezinárodní a místní normy a předpisy energetického průmyslu, jako je IEC61850. Ať už se jedná o velký-systém inteligentních rozvoden nebo malý distribuovaný systém monitorování energie, záruka shody, stabilní a efektivní provoz.

Spolupráce a ekosystém

 Partnerství:Navazujte partnerství s výrobci zařízení, dodavateli softwaru, telekomunikačními společnostmi a dalšími průmyslovými odvětvími v různých oblastech za účelem vybudování otevřeného ekosystému. Od počátku záměru spolupráce povedeme všestranná-strategická jednání s různými partnery, přesně propojíme výhodné zdroje všech stran a zajistíme úzkou spolupráci v oblasti technologického výzkumu a vývoje, dodávek produktů, podpory služeb a dalších vazeb.

Zobrazit více Viz méně



Díky těmto aspektům poskytují systémy dílčí{0}}měření Advanced Metering Infrastructure (AMI) energetickým společnostem nejen účinné a inteligentní provozní nástroje, ale také nabízejí konečným uživatelům pohodlnější, transparentnější a ekologičtější zážitek ze spotřeby elektřiny.

Ponorné řešení Aplikace



Power Companies

Energetické společnosti

Pro energetické společnosti mohou-možnosti monitorování v reálném čase a inteligentní metody správy pokročilé měřicí infrastruktury (AMI) komplexně řídit spotřebu energie, jemně optimalizovat strukturu distribuce energie, výrazně zlepšit energetickou účinnost a účinně snížit náklady a chyby dat vyplývající z ručního odečtu měřidel.

Large Industrial Users

Velcí průmysloví uživatelé

Systém Advanced Metering Infrastructure (AMI) je nejlepší volbou pro uživatele v energetice. Pokročilé možnosti sběru dat a inteligentní analýzy mohou optimalizovat spotřebu energie ve výrobních procesech, snižovat emise a šetřit energii, monitorovat provozní stav zařízení v reálném čase a poskytovat včasné varování před potenciálními riziky selhání.

Commercial and Residential Users

Komerční a rezidenční uživatelé

Systém Advanced Metering Infrastructure (AMI) je hospodyně. Poskytuje uživatelům mimořádně přesné a{1}}informace o spotřebě elektřiny v reálném čase, což uživatelům umožňuje znát jejich vlastní spotřebu elektřiny. Pomocí tohoto systému mohou uživatelé získat zprávy o spotřebě elektřiny, které pokrývají údaje o spotřebě elektřiny různých spotřebičů v různých časech.

Funkce systému



Sub{0}}systém pokročilé měřicí infrastruktury (AMI): Díky inteligentnímu návrhu architektury a špičkovým{1}}technologickým aplikacím vytvořil systém efektivního shromažďování, přesné analýzy a inteligentní správy pro dodavatele energie a také pro většinu koncových uživatelů vytvořil pohodlnější, přehlednější a ekologičtější novou energetickou zkušenost. Na straně dodávek energie systém využívá pokročilé senzory a komunikační sítě k dosažení sběru a rychlého přenosu dat z měřidel druhé-úrovně, což dodavatelům energie umožňuje pochopit dynamiku spotřeby energie v reálném čase, přesně předvídat trendy spotřeby energie, optimalizovat strategie distribuce energie a výrazně zlepšit provozní efektivitu a úrovně správy.



Ruční odečet měřičů je neefektivní, nákladný, náchylný k chybám-a postrádá včasnost.



 Dálkový odečet měřičů je efektivní a snižuje provozní náklady;

 Milion{0}}úroveň souběžného výkonu pro masivní zařízení;

 Plánovaný sběr má vysokou úspěšnost a přesnost.

1
2

Údaje o spotřebě elektřiny nejsou shromažďovány včas, takže je obtížné vypočítat ztráty na vedení během přenosu.



 Spotřeba elektřiny se vypočítává s přesností na minutu{0}};

 Denní výpočty ztrát na vedení jsou každý den rychle aktualizovány, aby vám pomohly snadno analyzovat ztráty na vedení.

Registrace informací o umístění instalace měřiče je těžkopádná.



 K dispozici je aplikace pro přímé zaznamenávání informací o poloze na-stránce během instalace;

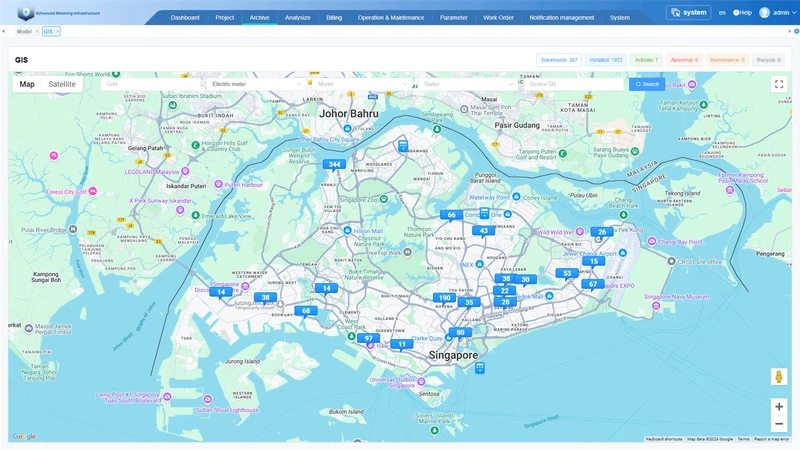

 Funkčnost GIS podporuje zobrazení distribuce umístění elektroměrů na webové stránce.

3
4

Vyžaduje napájecí zdroj, síť, serverovnu, servery a vyhrazené IT provozní pracovníky.



 Zakoupení verze SaaS je spravováno naší společností bez nutnosti dalšího nasazení a je připravena k použití po zakoupení.

 Zakoupením verze SaaS si můžete okamžitě užívat nejnovější funkce bez čekání.

 SaaS má komplexnější monitorovací a alarmový systém, takže se nemusíte obávat výpadků služby.

 Vysoce dostupné nasazení pro stabilní výkon služby.

 Naše společnost včas upgraduje konfigurace serverů podle objemu podnikání, takže se nemusíte obávat, že by růst podnikání vyvíjel tlak na servery.

 Podporuje SaaS, cloudové servery a soukromé nasazení.

Zpožděný výpočet objemu a příliš dlouhé zúčtovací cykly prodlužují zúčtovací období poplatků za elektřinu.



 Naplánované úlohy pro odečet, pře{0}}odečet a automatický výpočet hodinové, denní, týdenní a měsíční spotřeby umožňují včasné generování účtů za elektřinu;

 Ve spojení s proprietárním předplaceným systémem to může snížit riziko nedoplatků, zjednodušit zpracování vyúčtování a zvýšit efektivitu a pohodlí.

5
6

U dlouhodobě-neplatičů se uživatelé mohou odpojit pouze ručně na-stránce.



 Vzdálené odpojení a opětovné připojení lze provést nebo automatizovat prostřednictvím API/fakturačního systému.

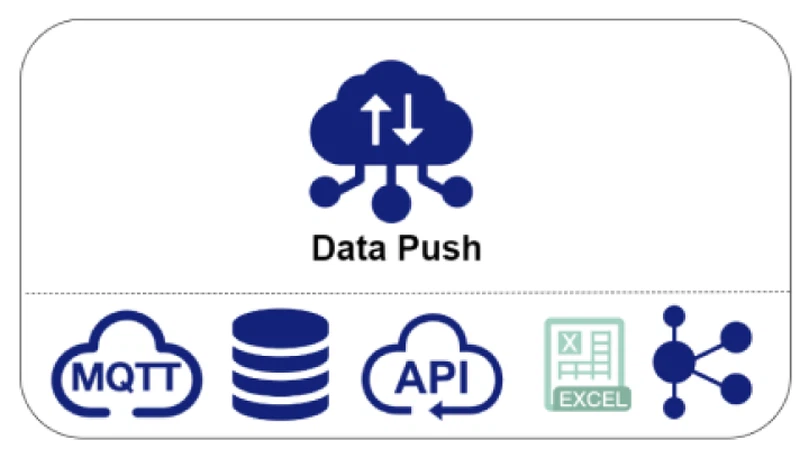

Sdílení dat



 Podporuje API / MQTT / databáze / Kafka pro odesílání dat do jiných aplikací;

 Podporuje zákazníky spravující dílčí{0}}měření prostřednictvím rozhraní API, což usnadňuje integraci do zákaznických aplikací;

 Spárováno s naším proprietárním fakturačním systémem pro správu předplacených uživatelů, budov a fakturace;

 Spárováno s naším-systémem správy energie v domě k provádění analýzy spotřeby energie a účinnosti pro továrny, parky, školy, nákupní centra atd.;

 Podporuje přizpůsobené fakturační sestavy a exportuje hodinové, denní, týdenní a měsíční použití tabulek Excel.

7
8

Metody prevence krádeží elektřiny jsou zastaralé a nedokážou krádež elektřiny okamžitě odhalit



 Je možné shromažďovat a dotazovat se na události alarmu měřiče, jako je otevření krytu, odvíčkování, výpadek napájení a silné magnetické rušení.

 Upozornění na alarm krádeže lze nakonfigurovat tak, aby byl zasílán prostřednictvím e-mailu nebo textových zpráv pro včasné upozornění.

Sledování kvality elektrické energie není aktuální a nelze prohlížet historická data.



 Je možné shromažďovat a specifikovat čas zobrazení historických dat PQ;

 K dispozici jsou konfigurovatelné e-mailové/sms upozornění (pod napětím, přepětím, chybným napětím atd.).

9
6

Konfigurace převodového poměru transformátoru je nepohodlná; výpočet pro použití měřiče s proudovými transformátory je komplikovaný



 Vzdáleně číst/nastavovat převodový poměr transformátoru proudu a vytvářet konfigurační záznamy pro dotaz;

 Vypočítejte skutečnou spotřebu elektřiny na základě nastaveného převodového poměru transformátoru.

Kompatibilní s více formovými faktory, více protokoly a různými způsoby komunikace.



 Více způsobů komunikace: Veřejná síť, Soukromá síť, 4G, GPRS, NB-IoT, Ethernet, LoRa, Bluetooth, G3-PLC;

 Podporuje více protokolů, včetně, ale bez omezení na: DLMS, Modbus, příkazový řádek;

 Podporuje správu více typů měřidel.

11
12

Dezorganizovaná elektrická struktura, hierarchické řízení vztahů.



 Přehledná správa elektrické struktury, podporuje automatické generování elektrické topologie.

Chaotické řízení projektů napájení



 Podporuje regionální rozdělení a řízení životního cyklu projektů dodávek energie.

13

Architektura systému



page-1200-1201



Schéma dokování systémových dat

Pod-měřicí Svstem poskytuje následující dva způsoby propojení s fakturačním systémem



1. Integrace API

 Flexibilita a{0}}reakce v reálném čase

 Snadná integrace a údržba

 Bezpečná výměna dat

2. Integrace datové střední databáze

 Buffering a Decoupling

 Předzpracování dat

 Kompatibilita a škálovatelnost

 Zabezpečení dat a izolace dat

15
Zobrazit více Viz méně


Prvky řešení



16

 Podpora více-dodavatelů, více{1}}protokolů

 Vícenásobná sestupná komunikační technologie

 Standardní protokol CIM pro integraci aplikací třetích-stran

 Souběžný výkon na milion{0}}úrovni pro masivní připojení zařízení a sběr dat

 Vysoce dostupné nasazení pro stabilní výkon služby

 Robustní mechanismus CyberSecurity pro zajištění přenosu dat

 Vizualizace map GIS pro správu majetku

 Sledování provozu-v reálném čase

Prvky -Fakturační systém



 Billing system je inteligentní systém řízení používaný pro fakturaci vody a elektřiny a statistickou analýzu v různých prostředích, jako jsou společenství nemovitostí, velká nákupní centra, byty, kancelářské budovy, průmyslové parky, ubytovny a továrny. Nahrazuje ruční odečet měřičů automatickým dálkovým odečítáním měřičů, řeší problémy nízké účinnosti, vysoké chybovosti a složitých procesů účtování.

 Systém je postaven na široké aplikaci sítí a vyspělém prostředí technologie internetu věcí (IoT). Využívá pokročilou architekturu systému PTZ, která umožňuje vzdálené ladění, údržbu a interakci s daty s externím softwarem třetích-stran.

 Mezi klíčové funkce systému patří integrované odečítání vody a elektřiny, integrace provozu a údržby zařízení, různé možnosti hlášení, dálkové ovládání ventilů pro zařízení a integrace se systémy faktur třetích stran-, aby vyhovovaly potřebám zákazníků v oblasti správy fakturace za vodní energii.

17

Bezdrátový odečet měřičů

Bez kabeláže, snadná údržba

Integrovaný provoz a údržba

Koncová zařízení provozuje a udržuje naše společnost jako celek, což snižuje náklady zákazníků

Vícerozměrná zpráva

Umožněte finančním pracovníkům kontrolovat účty a zlepšit efektivitu práce

Fakturace

Vyúčtování prostřednictvím fakturačního systému, údaje o elektřině a fakturační údaje jsou poskytovány společně

Vzdálené odpojení

Může dálkovým ovládáním odpojit napájení a vyřešit tak problém se zlomyslnými nedoplatky

Bílá listina

Člen whitelistu stále dodává energii, když je uživatel v prodlení



Prvky -systém EMMS



18

EMS (Energy management system) je systém pro analýzu energetického managementu vyvinutý pro stranu poptávky po energii a poskytuje integrované řešení. EMMS je založen na systému řízení spotřeby, prostřednictvím segmentace a statistik veškeré spotřeby energie na straně uživatele, s intuitivními daty a grafy vedoucím-tvůrcům rozhodnutí, aby ukázaly využití všech druhů spotřeby energie, prostřednictvím jemného řízení ke zjištění bodů s vysokou spotřebou energie nebo nepřiměřených návyků spotřeby energie a úspory energie. Poskytněte uživatelům přesnou datovou podporu pro další upgrade-úsporné transformace nebo zařízení. Podporuje dva režimy přístupu: veřejný síťový režim SaaS a nasazení privátní sítě.

Domácí displej

Souhrn spotřeby energie, souhrn transformátoru, zatížení transformátoru, trend využití energie atd

Analýza spotřeby energie

Množství činného a jalového výkonu, účiník činného a jalového výkonu, napětí a proud atd

Záznam o výdajích

Existují základní poplatky za elektřinu mluví a údolní poplatky za elektřinu úprava výkonu poplatky za elektřinu atd

Analýza energetické účinnosti

Spotřeba energie jednotlivých zařízení, položková spotřeba energie atd

Záznam operace

Záznam alarmu, konfigurace hodnoty náběhu měřiče, záznam alarmu senzoru atd

Nastavení parametrů

Správa souborů, schéma zpoplatnění, správa systému atd

Zobrazit více Viz méně

Prvky - Smart Meter



Modulární design
COMM. Modul je vyměnitelný, podporuje LoRa, PLC, 3G, 4G atd.

Řízení zátěže
Interní relé umožňuje vzdálené odpojení / opětovné připojení

Neutrální měření
Podporuje fázové i neutrální měření, aby se zabránilo ztrátě energie v důsledku manipulace

Sledování manipulace a podvodů
Detekce alarmu otevřeného krytu, přemostění, špatného zapojení, chybějící fáze/nuly atd.
Okamžité zatlačení alarmu na HES.

Ukládání dat
Protokol událostí kvality sítě (přepětí, nízké napětí, reverzní proud...)
12 Fakturační historické údaje a 100 dní Načtení dat profilu.
Podporuje až 8 tarifů (funkce TOU)

Záložní napájení
Interní super kondenzátor a vyměnitelná baterie pro podporu detekce displeje/RTC/událostí

19

Prvky - Din-Rail Meter +Din-Rail Modul



20

Din-Rail Meter
 Elektroměr lze připojit k různým Tech COMM. Modul přes RS485.

Ukládání dat
 Protokol událostí kvality sítě (přepětí, nízké napětí, reverzní proud...)
 12 Fakturační historické údaje a 100 dní Načtení dat profilu.

Záložní napájení
 Měřič lze připojit k výměnnému bateriovému modulu pro podporu zobrazení/RTC/detekce událostí.

Din-kolejový modul
 Modul podporuje mobilní (GPRS/4G/NB-loT), LoRa, WIFI komunikační technologie, jsou schopny
snadné připojení k{0}}kolejnicovému měřiči přes RS485.

Prvky - DCU



Popis:
 Datový koncentrátor C3001 využívá operační systém Linux a AMR CPUIMX6ULL (Cortex-A7) a zajišťuje obousměrnou komunikaci mezi hlavním systémem (HES) a inteligentními měřiči.
 C3001 čte naměřená data automaticky a může data odesílat do systému nebo ukládat data pro pozdější vyvolání HES.
Hlavní funkce:
 Podpora komunikace s 500 metry pro komunikační technologii PLC.
 Konfigurovatelné pro naplánovanou úlohu
 Podpora synchronizace RTC měřičů a DCU
 Podpora TCP/IP serverového a klientského režimu
 Podpora upgradu firmwaru DCU
 Podpora upgradu firmwaru měřiče
 Automaticky sbírat profil zatížení
 Automaticky sbírat fakturaci
 Podpora zaznamenává všechny důležité události měřiče
 Odečty a zápisy měřičů na-požadavku od HES

c386c8eb-1e53-4d3e-a76d-1eefae9bc8e2

Prvky - Ostatní





Chytrý vodoměr

 Přizpůsobuje se domácímu a malému průmyslovému využití pro vodárenské společnosti. Bezdrátové komunikační technologie NB-loT nebo LoRawan.
 Objemová metoda měření
 Počítadlo suchého{0}}typu (plastový nebo mosazný kryt, aby bylo dlouhodobě dobře čitelné)
 Dělený typ MIU a meer
 Vysoká přesnost
 Instaluje se v jakékoli poloze, rozsah měření není menší než R160

22





Chytré senzory

 Bezdrátové čidlo teploty a vlhkosti
 Bezdrátový infračervený senzor

 Bezdrátový magnetický senzor

23
